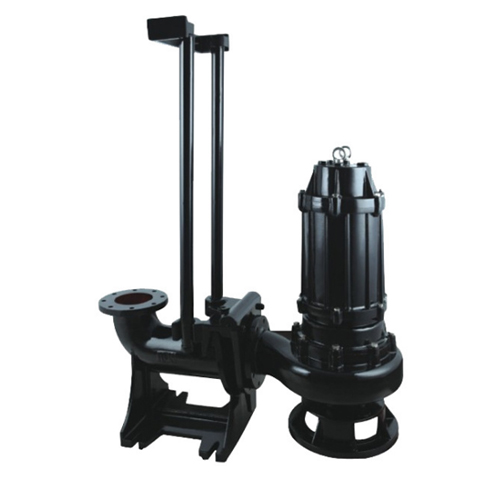

WQ固定式帶耦合潛水泵
WQ固定式帶耦合潛水泵設計合理，配套電機合理，效率高，節能效果顯著，是引進國外高效節能無堵塞排污泵先進經驗，結合本單位技術力量研制而成，各項性能指標均達到國家標準同類產品水平
WQ固定式帶耦合潛水泵型號說明
格式：150 WQ 160-15-15注釋?zhuān)?50--------排出口徑150mm
WQ-------W代表“污”，Q代表“潛”
160--------流量為160m3/h
15---------揚程15m（第一個“15”）
15---------配用電機功率15KW（第二個“15”）
WQ固定式帶耦合潛水泵主要用途
WQ固定式高效節能排污泵使用于工廠商業嚴重污染廢水的排放、住宅區的污水排污站、城市污水處理廠排水系統、人防系統排水站、自來水廠的給水裝置，醫院、賓館的污水排放、市政工程筑工地、勘探、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水、污物，也可用于清水及帶腐蝕性介質。WQ固定式高效節能排污泵適用范圍
WQ固定式高效節能排污泵適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也可用于抽送清水及帶腐蝕性介質。
WQ固定式帶耦合潛水泵使用條件
1、介質溫度不超過60℃，介質重度為1～1.3kg/dm3。2、無內自流循環冷卻系統的泵，電機部分露出液面不超過?。
3、鑄鐵材質的使用范圍為PH5～9。
4、1Cr18Ni9Ti不銹鋼材質可使用各種腐蝕性介質。
WQ固定式帶耦合潛水泵特點
1．WQ固定式高效節能排污泵采用獨特的單片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50％的固體顆粒。2．機械密封采用新型硬質耐腐的鈦化鎢材料，可使泵安全連續運行8000d~時以上。
3．WQ固定式潛水排污泵整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。
4.WQ固定式潛水排污泵密封油室內設置有高精度抗干擾漏水檢測傳感器，定子繞組內預埋了熱敏元件，對水泵電機自動保護。
5．可根據用戶需要配備全自動控制柜，對泵的漏水、漏電、過載及超溫等進行自動保護，提高了產品的安全性與可靠性。
6．浮球開關可以根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。
7．WQ系列可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來更大方便，人可不必為此而進入污水坑。
8．能夠在全揚程內使用，而保證電機不會過載。
9．有兩種不同的安裝方式，固定式自動耦合安裝系統、移動式自由安裝系統。
WQ固定式高效節能排污泵 結構圖
| 型號 | 流 量 | 揚程 | 功率 | 轉速 | 管徑.揚程范圍 | 效率 | 泵殼 | |
| m3/h | m | kw | r/min | 排出口 | 范圍 | % | 材質 | |
| QW25-8-22-1.1 | 8 | 22 | 1.1 | 2900 | 10~22 | 25 | 45 | 鑄鐵 |
| QW32-12-15-1.1 | 12 | 15 | 1.1 | 2900 | 8~15 | 32 | 45 | 鑄鐵 |
| QW40-15-15-1.5 | 15 | 15 | 1.5 | 2900 | 6~15 | 40 | 54 | 鑄鐵 |
| QW40-15-30-2.2 | 15 | 30 | 2.2 | 2900 | 15~30 | 40 | 54 | 鑄鐵 |
| QW50-20-7-0.75 | 20 | 7 | 0.75 | 1450 | 3~7 | 50 | 51 | 鑄鐵 |
| QW50-10-10-0.75 | 10 | 10 | 0.75 | 1450 | 4~10 | 50 | 52 | 鑄鐵 |
| QW50-20-15-1.5 | 20 | 15 | 1.5 | 2900 | 6~15 | 50 | 53 | 鑄鐵 |
| QW50-15-25-2.2 | 15 | 25 | 2.2 | 2900 | 10~25 | 50 | 54 | 鑄鐵 |
| QW50-25-20-2.2 | 25 | 20 | 2.2 | 2900 | 12~20 | 50 | 49 | 鑄鐵 |
| QW50-42-9-2.2 | 42 | 9 | 2.2 | 2900 | 6~9 | 50 | 50 | 鑄鐵 |
| QW50-18-30-3 | 18 | 30 | 3 | 2900 | 15~30 | 50 | 52 | 鑄鐵 |
| QW50-40-15-4 | 40 | 15 | 4 | 2900 | 6~15 | 50 | 60 | 鑄鐵 |
| QW50-25-32-5.5 | 25 | 32 | 5.5 | 2900 | 20~32 | 50 | 58 | 鑄鐵 |
| QW50-20-40-7.5 | 20 | 40 | 7.5 | 2900 | 25~40 | 50 | 59 | 鑄鐵 |
| QW65-25-15-2.2 | 25 | 15 | 2.2 | 2900 | 8~15 | 65 | 50 | 鑄鐵 |
| QW65-27-15-3 | 27 | 15 | 3 | 2900 | 8~15 | 65 | 57 | 鑄鐵 |
| QW65-37-13-3 | 37 | 13 | 3 | 2900 | 7~13 | 65 | 57 | 鑄鐵 |
| QW65-25-30-4 | 25 | 30 | 4 | 2900 | 15~30 | 65 | 61 | 鑄鐵 |
| QW65-30-40-7.5 | 30 | 40 | 7.5 | 2900 | 22~40 | 65 | 56 | 鑄鐵 |
| QW65-35-50-11 | 35 | 50 | 11 | 2900 | 28~50 | 65 | 45 | 鑄鐵 |
| QW65-35-60-15 | 35 | 60 | 15 | 2900 | 35~60 | 65 | 65 | 鑄鐵 |
| QW80-40-7-2.2 | 40 | 7 | 2.2 | 1450 | 4~7 | 80 | 59 | 鑄鐵 |
| QW80-50-10-3 | 50 | 10 | 3 | 2900 | 6~10 | 80 | 70 | 鑄鐵 |
| QW80-43-13-3 | 43 | 13 | 3 | 2900 | 7~13 | 80 | 71 | 鑄鐵 |
| QW80-40-15-4 | 40 | 15 | 4 | 2900 | 8~15 | 80 | 61 | 鑄鐵 |
| QW80-50-20-5.5 | 50 | 20 | 5.5 | 2900 | 12~20 | 80 | 67 | 鑄鐵 |
| QW80-65-25-7.5 | 65 | 25 | 7.5 | 2900 | 12~25 | 80 | 63 | 鑄鐵 |
| QW100-100-7-4 | 100 | 7 | 4 | 1450 | 4~7 | 100 | 72 | 鑄鐵 |
| QW100-80-10-4 | 80 | 10 | 4 | 1450 | 6~10 | 100 | 71 | 鑄鐵 |
| QW100-110-10-5.5 | 110 | 10 | 5.5 | 1450 | 6~10 | 100 | 69 | 鑄鐵 |
| QW100-100-15-7.5 | 100 | 15 | 7.5 | 1450 | 8~15 | 100 | 63 | 鑄鐵 |
| QW100-80-20-7.5 | 80 | 20 | 7.5 | 1450 | 10~20 | 100 | 75 | 鑄鐵 |
| QW100-100-25-11 | 100 | 25 | 11 | 1450 | 13~25 | 100 | 72 | 鑄鐵 |
| QW100-100-30-15 | 100 | 30 | 15 | 1450 | 16~30 | 100 | 72 | 鑄鐵 |
| QW100-100-35-18.5 | 100 | 35 | 18.5 | 1450 | 18~35 | 100 | 75 | 鑄鐵 |
| QW125-130-15-11 | 130 | 15 | 11 | 1450 | 8~15 | 125 | 75 | 鑄鐵 |
| QW125-130-20-15 | 130 | 20 | 15 | 1450 | 12~20 | 125 | 73 | 鑄鐵 |
| QW150-145-9-7.5 | 145 | 9 | 7.5 | 1450 | 5~9 | 150 | 68 | 鑄鐵 |
| QW150-180-15-15 | 180 | 15 | 15 | 1450 | 8~15 | 150 | 75 | 鑄鐵 |
| QW150-180-20-18.5 | 180 | 20 | 18.5 | 1450 | 12~20 | 150 | 68 | 鑄鐵 |
| QW150-180-25-22 | 180 | 25 | 22 | 1450 | 16~25 | 150 | 78 | 鑄鐵 |
| QW150-130-30-22 | 130 | 30 | 22 | 1450 | 17~30 | 150 | 78 | 鑄鐵 |
| QW150-180-30-30 | 180 | 30 | 30 | 1450 | 20~30 | 150 | 76 | 鑄鐵 |
| QW150-200-30-37 | 200 | 30 | 37 | 1450 | 20~30 | 150 | 72 | 鑄鐵 |
| QW150-160-45-37 | 160 | 45 | 37 | 1450 | 25~45 | 150 | 73 | 鑄鐵 |
| QW200-300-7-11 | 300 | 7 | 11 | 980 | 4~7 | 200 | 66 | 鑄鐵 |
| QW200-250-11-15 | 250 | 11 | 15 | 980 | 7~11 | 200 | 64 | 鑄鐵 |
| QW200-250-15-18.5 | 250 | 15 | 18.5 | 1450 | 8~15 | 200 | 73 | 鑄鐵 |
| QW200-400-10-22 | 400 | 10 | 22 | 1450 | 7~10 | 200 | 75 | 鑄鐵 |
| QW200-400-13-30 | 400 | 13 | 30 | 1450 | 8~13 | 200 | 76 | 鑄鐵 |
| QW200-300-15-22 | 300 | 15 | 22 | 1450 | 8~15 | 200 | 75 | 鑄鐵 |
| QW200-250-22-30 | 250 | 22 | 30 | 1450 | 12~22 | 200 | 71 | 鑄鐵 |
| QW200-350-25-37 | 350 | 25 | 37 | 1450 | 15~25 | 200 | 71 | 鑄鐵 |
| QW200-380-28-45 | 380 | 28 | 45 | 1450 | 18~28 | 200 | 74 | 鑄鐵 |
| QW250-600-9-30 | 600 | 9 | 30 | 980 | 5~9 | 250 | 72 | 鑄鐵 |
| QW250-600-12-37 | 600 | 12 | 37 | 1450 | 8~12 | 250 | 52 | 鑄鐵 |
| QW250-600-15-45 | 600 | 15 | 45 | 1450 | 9~15 | 250 | 78 | 鑄鐵 |
| QW250-600-20-55 | 600 | 20 | 55 | 1450 | 12~20 | 250 | 76 | 鑄鐵 |
| QW250-600-25-75 | 600 | 25 | 75 | 1450 | 13~25 | 250 | 73 | 鑄鐵 |
| QW300-800-12-45 | 800 | 12 | 45 | 1450 | 7~12 | 300 | 73 | 鑄鐵 |
| QW300-500-15-45 | 500 | 15 | 45 | 1450 | 8~15 | 300 | 71 | 鑄鐵 |
| QW300-800-15-55 | 800 | 15 | 55 | 980 | 8~15 | 300 | 74 | 鑄鐵 |
| QW300-600-20-55 | 600 | 20 | 55 | 980 | 12~20 | 300 | 66 | 鑄鐵 |
| QW300-800-20-75 | 800 | 20 | 75 | 980 | 12~20 | 300 | 73 | 鑄鐵 |
| QW300-950-20-90 | 950 | 20 | 90 | 980 | 12~20 | 300 | 75 | 鑄鐵 |
| QW300-1100-10-55 | 1100 | 10 | 55 | 980 | 7~10 | 300 | 76 | 鑄鐵 |
| QW350-1500-15-90 | 1500 | 15 | 90 | 980 | 8~15 | 350 | 83 | 鑄鐵 |
| QW350-1200-18-90 | 1200 | 18 | 90 | 980 | 10~18 | 350 | 83 | 鑄鐵 |
| QW350-1100-28-132 | 1100 | 28 | 132 | 740 | 18~28 | 350 | 82 | 鑄鐵 |
| QW350-1000-36-160 | 1000 | 36 | 160 | 740 | 20~36 | 350 | 83 | 鑄鐵 |
| QW400-1760-7.5-55 | 1760 | 7.5 | 55 | 580 | 5~7.5 | 400 | 86 | 鑄鐵 |
| QW400-1500-10-75 | 1500 | 10 | 75 | 980 | 7~10 | 400 | 85 | 鑄鐵 |
| QW400-2200-9-110 | 2200 | 9 | 110 | 980 | 6~9 | 400 | 85 | 鑄鐵 |
| QW400-2000-15-132 | 2000 | 15 | 132 | 740 | 9~15 | 400 | 83 | 鑄鐵 |
| QW400-1700-22-160 | 1700 | 22 | 160 | 740 | 13~22 | 400 | 83 | 鑄鐵 |
| QW400-1500-26-160 | 1500 | 26 | 160 | 740 | 15~26 | 400 | 85 | 鑄鐵 |
| QW400-1700-30-200 | 1700 | 30 | 200 | 740 | 18~30 | 400 | 81 | 鑄鐵 |
| QW400-1800-32-250 | 1800 | 32 | 250 | 740 | 20~32 | 400 | 84 | 鑄鐵 |
| QW500-2500-10-110 | 2500 | 10 | 110 | 740 | 7~10 | 500 | 83 | 鑄鐵 |
| QW500-2600-15-160 | 2600 | 15 | 160 | 740 | 9~15 | 500 | 83 | 鑄鐵 |
| QW500-3000-15-200 | 3000 | 15 | 200 | 740 | 9~15 | 500 | 83 | 鑄鐵 |
| QW500-2600-24-250 | 2600 | 24 | 250 | 740 | 14~24 | 500 | 82 | 鑄鐵 |
